Zawór trójdrożny wygląda niepozornie, ale od jego konstrukcji zależy stabilność temperatury, komfort w domu i bezproblemowa praca instalacji. W tym tekście rozkładam na części budowę zaworu trójdrogowego, wyjaśniam, jak działa w praktyce, kiedy ma sens w remoncie i po czym poznać, że trzeba go serwisować albo wymienić.
Najważniejsze elementy to korpus, trzpień, element regulacyjny i poprawnie wpięte króćce A, B oraz AB
- Zawór trójdrożny może mieszać dwa strumienie albo rozdzielać jeden strumień na dwa obiegi.
- Najczęściej spotkasz wersje z pokrętłem, siłownikiem lub głowicą termostatyczną.
- W domowych instalacjach liczą się też średnica DN, wartość Kvs, materiał korpusu i dostęp serwisowy.
- Źle podłączone króćce, brak filtra i zły dobór przepływu szybko psują komfort pracy całej instalacji.
- Naprawa ma sens głównie przy zużyciu uszczelek, zabrudzeniu albo awarii napędu; pęknięty korpus zwykle oznacza wymianę.
Jak jest zbudowany zawór trójdrożny
W środku to nie jest „jeden zawór”, tylko mały układ elementów, które muszą pracować bardzo precyzyjnie. Najprościej mówiąc, korpus tworzy obudowę, a wewnętrzny element regulacyjny kieruje przepływem między trzema króćcami. W zależności od modelu ten element może być grzybkowy, kulowy albo obrotowy, ale zasada pozostaje ta sama: zawór ma sterować proporcją przepływu, a nie tylko go otwierać i zamykać.

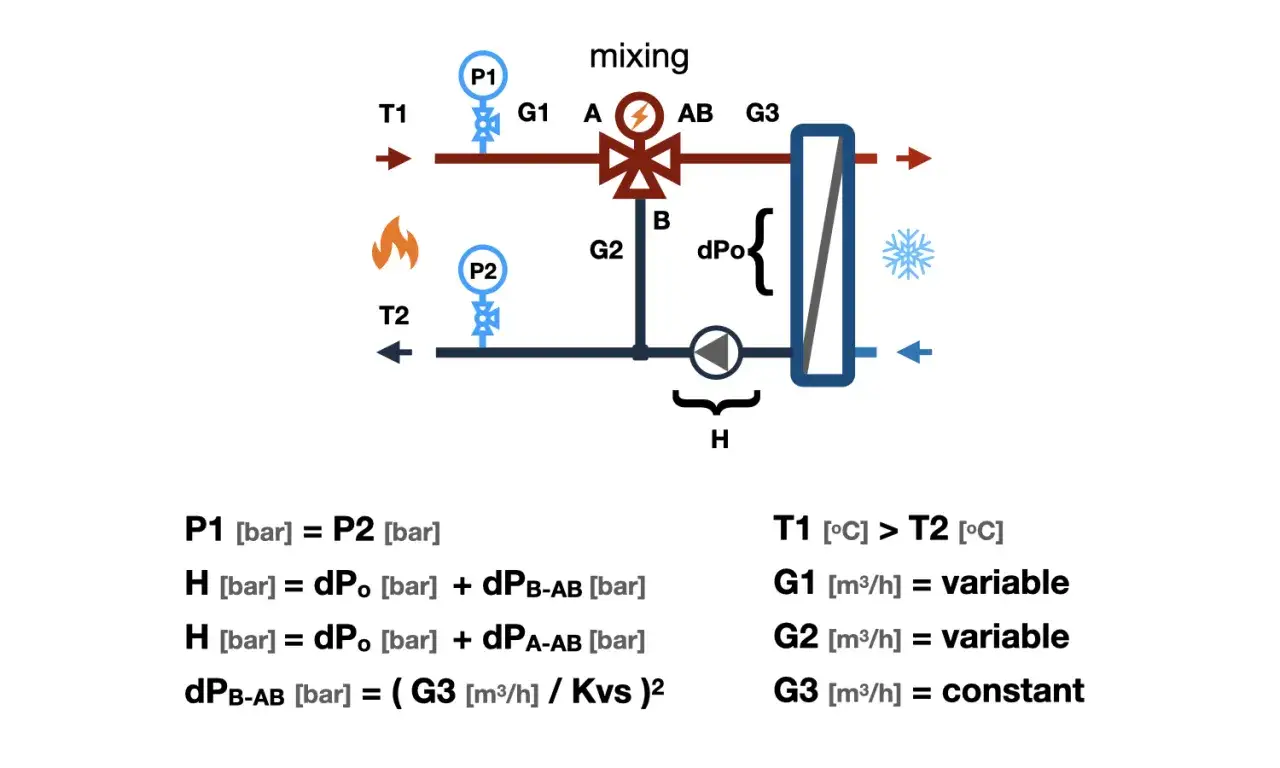

W praktyce producenci opisują porty jako A, B i AB. Port AB jest zwykle króćcem wspólnym, a A i B odpowiadają za doprowadzenie albo odebranie medium, zależnie od trybu pracy. To właśnie dlatego przy montażu nie można zgadywać na oko, tylko trzeba trzymać się oznaczeń na korpusie i schematu układu.
| Element | Rola | Co warto sprawdzić przy remoncie |
|---|---|---|
| Korpus | Trzyma cały układ i wytrzymuje ciśnienie oraz temperaturę | Pęknięcia, korozję, stan gwintów lub kołnierzy |
| Trzpień | Przenosi ruch z pokrętła, siłownika albo głowicy | Luz, zacieranie i ślady przecieku przy dławicy |
| Element regulacyjny | Otwiera i przymyka kanały przepływu | Równy ruch i brak zacięć w pełnym zakresie |
| Uszczelnienia | Ograniczają przecieki i stabilizują pracę | Twardnienie, zużycie i ślady osadu |
| Napęd lub pokrętło | Umożliwia ręczne albo automatyczne sterowanie | Zgodność z modelem zaworu i pełen zakres pracy |
W instalacjach domowych korpus najczęściej wykonuje się z mosiądzu, brązu albo stali nierdzewnej. W lepszych modelach spotyka się także materiały odporne na odcynkowanie, czyli takie, które lepiej znoszą długą pracę w wodzie grzewczej. To nie jest detal marketingowy: w instalacji liczy się trwałość, bo zawór montuje się zwykle w miejscu, do którego po zabudowie nie zagląda się codziennie. To prowadzi do kolejnego pytania, czyli jak ten mechanizm właściwie pracuje.

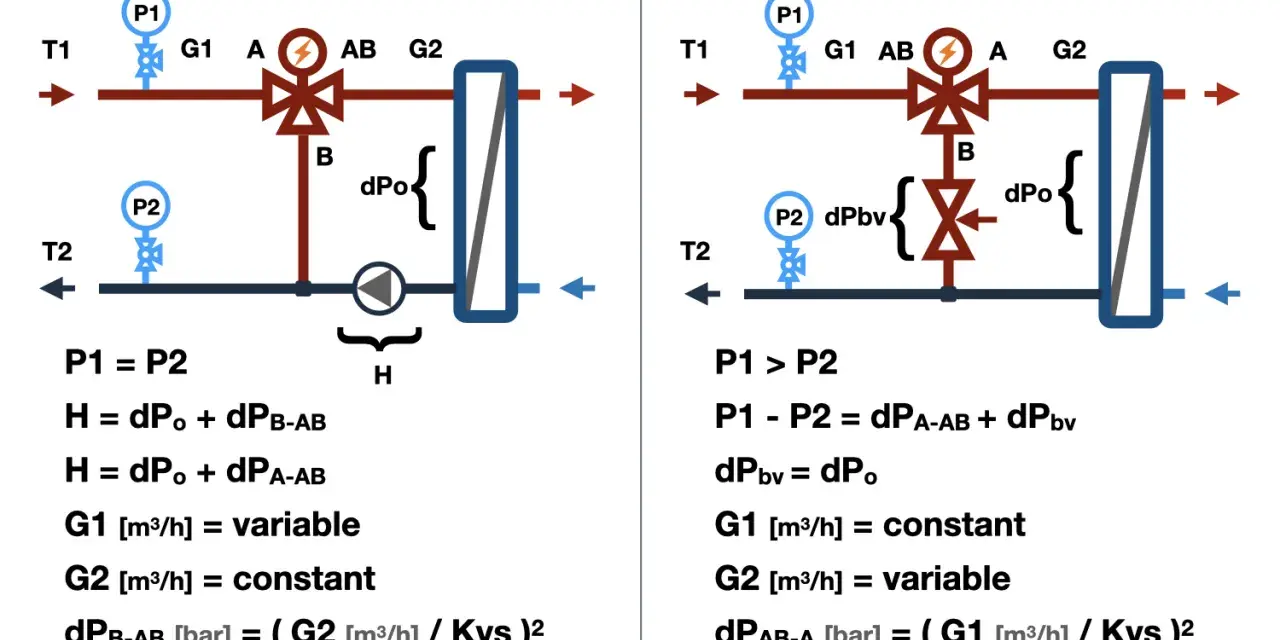

Jak pracuje w instalacji i czym różni się mieszanie od przełączania
Zawór trójdrożny działa w dwóch głównych trybach. W trybie mieszającym łączy dwa strumienie o różnych parametrach i tworzy jeden strumień o pożądanej temperaturze lub natężeniu przepływu. W trybie rozdzielającym robi odwrotnie: przyjmuje jeden strumień i kieruje go do dwóch różnych obiegów albo odbiorników.
| Tryb pracy | Co robi zawór | Efekt w instalacji | Typowe zastosowanie |
|---|---|---|---|
| Mieszający | Łączy dwa strumienie w jeden | Stabilniejsza temperatura zasilania | Podłogówka, ochrona powrotu kotła, regulacja CWU |
| Rozdzielający | Dzieli jeden strumień na dwa | Przełączanie między obiegami lub strefami | Strefy grzewcze, przełączanie obiegu, chłodzenie |
Tu pojawia się ważny niuans: nie każdy model jest równie dobry w obu kierunkach. Część zaworów ma wyraźnie wskazany kierunek przepływu i preferowany sposób pracy, a producent dopuszcza tylko mieszanie albo tylko przełączanie. To dlatego przy wyborze trzeba patrzeć nie tylko na napis „trójdrogowy”, ale też na charakterystykę przepływu i schemat podłączenia. Drobna różnica w oznaczeniu potrafi zmienić to, czy instalacja będzie pracowała płynnie, czy zacznie nerwowo reagować na każdy sygnał sterujący.
Warto też rozumieć pojęcia napędu. Siłownik elektryczny to automatyczny napęd, który obraca zawór według sygnału z regulatora. Głowica termostatyczna reaguje na temperaturę medium i koryguje położenie mechanicznie. Z kolei pokrętło daje sterowanie ręczne, więc sprawdza się tam, gdzie instalacja ma działać prosto i bez rozbudowanej automatyki. Po tej podstawie łatwiej ocenić, gdzie taki element naprawdę przydaje się w domu.
Gdzie taki zawór naprawdę pomaga podczas remontu
Najczęściej spotykam go w instalacjach, które mają utrzymać stabilną temperaturę bez ciągłego kręcenia przy kotle. To szczególnie ważne przy remoncie domu lub mieszkania, gdy zmienia się układ ogrzewania, dochodzi podłogówka albo instalacja ma zasilać dwa różne obiegi. Wtedy zawór nie jest dodatkiem, tylko elementem, który porządkuje pracę całego układu.
| Zastosowanie | Po co się go montuje | Co zyskujesz |
|---|---|---|
| Ogrzewanie podłogowe | Obniża i stabilizuje temperaturę zasilania | Bezpieczniejsza praca posadzki i większy komfort |
| Ochrona kotła | Miesza gorącą wodę z chłodniejszym powrotem | Mniejsze ryzyko szoku termicznego i kondensacji |
| Ciepła woda użytkowa | Przełącza lub miesza przepływ między obiegami | Lepsza kontrola temperatury i wygodniejsza automatyka |
| Strefy grzewcze | Rozdziela przepływ między dwie części instalacji | Łatwiejsze sterowanie częścią domu lub piętrem |
| Instalacje chłodnicze | Miesza albo przełącza wodę lodową i obiegi pomocnicze | Stabilniejsza praca układu w wyższych wymaganiach temperaturowych |
W praktyce najbardziej „remontowym” zastosowaniem jest podłogówka. Kiedy podłoga ma pracować równomiernie, a nie raz za gorąco, raz za chłodno, zawór trójdrożny robi ogromną różnicę. Podobnie jest przy modernizacji kotłowni: jeśli instalacja ma jednocześnie obsługiwać grzejniki, zasobnik albo dodatkowy obieg, taki zawór porządkuje przepływ i ogranicza przypadkowe skoki temperatury. To jednak działa dobrze tylko wtedy, gdy element jest właściwie dobrany.
Jak dobrać model do swojej instalacji
Dobór zaworu to nie jest kwestia „byle pasował gwint”. Patrzę tu przede wszystkim na średnicę DN, wartość Kvs, zakres temperatury, dopuszczalne ciśnienie i sposób sterowania. Kvs oznacza przepływ w metrach sześciennych na godzinę przy spadku ciśnienia 1 bar, więc mówi wprost, jak „swobodnie” zawór przepuści wodę. Jeśli Kvs jest za duży, regulacja bywa nerwowa. Jeśli za mały, zawór dusi instalację.
| Parametr | Na co wpływa | Praktyczna wskazówka |
|---|---|---|
| DN | Pasowanie do średnicy instalacji | W domowych układach najczęściej spotyka się DN15-DN25 |
| Kvs | Ilość medium, jaką zawór przepuści | Dopasuj do przepływu i oporów całego obiegu |
| Temperatura pracy | Bezpieczeństwo materiałów i uszczelnień | Sprawdź zakres z karty produktu, a nie tylko opis sklepu |
| Ciśnienie robocze | Trwałość i szczelność połączeń | Wybieraj zapas względem realnych warunków instalacji |
| Sposób sterowania | Wygodę i precyzję regulacji | Ręczny zawór wystarczy do prostych układów, automatyka lepiej sprawdza się przy podłogówce |
| Materiał | Odporność na korozję i osady | Warto szukać mosiądzu, brązu lub stali nierdzewnej |
Jeśli chodzi o budżet, orientacyjnie proste modele DN15-DN20 bez siłownika kosztują często około 140-350 zł, a zestawy z napędem zwykle mieszczą się w widełkach 400-900 zł. Większe średnice, markowe rozwiązania i zawory o bardziej precyzyjnej charakterystyce potrafią kosztować wyraźnie więcej. To dobry moment, by przypomnieć sobie, że oszczędność na samym zaworze bywa pozorna, jeśli później trzeba poprawiać montaż albo walczyć z niestabilną temperaturą. O wiele częściej kłopot robi nie sam produkt, tylko błędny montaż.
Najczęstsze błędy montażowe, które psują pracę zaworu
Najwięcej problemów widzę tam, gdzie ktoś zakłada, że zawór „sam się dopasuje”. Nie dopasuje się. Ma działać zgodnie z kierunkiem przepływu, z projektem i z resztą armatury. W praktyce kilka błędów powtarza się wyjątkowo często:
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Zamiana portów A, B i AB | Zawór pracuje odwrotnie niż przewidziano, a temperatura na wyjściu jest nieprzewidywalna | Sprawdzić schemat producenta przed pierwszym podłączeniem |
| Brak filtra siatkowego przed zaworem | Osady wchodzą w gniazdo i powodują zacinanie | Dać filtr tam, gdzie instalacja zbiera brud po remoncie lub płukaniu |
| Zły dobór Kvs | Regulacja jest skokowa albo zawór dusi obieg | Dobrać zawór do realnego przepływu i oporów układu |
| Brak miejsca serwisowego | Nie da się zdjąć siłownika ani skontrolować trzpienia | Przewidzieć dostęp w zabudowie, szafce lub rewizji |
| Niewłaściwe miejsce względem pompy | Układ pracuje głośno albo niestabilnie | Trzymać się układu zalecanego dla danego obiegu |
Trzeba też uważać na układy otwarte. W takich instalacjach zaworu nie montuje się przypadkowo na odcinku prowadzącym do naczynia przelewowego, bo może to zaburzyć bezpieczeństwo pracy całego układu. Przy modernizacji warto więc patrzeć szerzej niż tylko na sam element. Liczy się miejsce, kierunek przepływu, dostęp do serwisu i to, czy instalacja po remoncie nie została „zamknięta” za zabudową na amen. Jeśli zawór ma pracować latami, dobrze jest od razu wiedzieć, jak rozpoznać jego zużycie.
Jak ocenić zużycie i kiedy naprawa ma sens
Nie każdy problem oznacza od razu wymianę całego zaworu. Czasem winne są zabrudzenia, osad z instalacji albo zużyte uszczelnienia. W innych sytuacjach naprawa staje się nieopłacalna, bo korpus albo gniazdo są już zbyt zużyte. Najbardziej praktyczne jest patrzenie na objaw, a nie na sam wiek elementu.
| Objaw | Prawdopodobna przyczyna | Co zwykle robi się dalej |
|---|---|---|
| Zawór ciężko się obraca | Osad, kamień, zatarcie trzpienia | Czyszczenie, płukanie instalacji, kontrola trzpienia |
| W okolicy trzpienia pojawia się wilgoć | Zużyta dławica albo uszczelnienie | Serwis uszczelnień lub wymiana całego zespołu |
| Temperatura na wyjściu skacze | Nieprawidłowy dobór, zanieczyszczenia albo problem z napędem | Sprawdzenie charakterystyki, czyszczenie, test siłownika |
| Siłownik buczy, ale zawór nie reaguje | Zablokowany trzpień albo uszkodzony napęd | Odłączenie napędu, ręczny test ruchu, ewentualna wymiana siłownika |
| Ogrzewanie pracuje nierówno mimo regulacji | Wyrobione gniazdo lub błędne podłączenie | Kontrola schematu i decyzja: naprawa czy wymiana |
Naprawa ma sens głównie wtedy, gdy problem dotyczy elementów eksploatacyjnych: uszczelek, zabrudzeń, napędu albo drobnego zatarcia. Jeśli pękł korpus, gniazdo jest mocno wyrobione albo korozja weszła głęboko w mechanizm, wymiana bywa szybsza, pewniejsza i finalnie tańsza. To jeden z tych przypadków, w których „da się naprawić” nie zawsze znaczy „warto naprawiać”.
Co sprawdzić przed sezonem grzewczym i po remoncie kotłowni
Najbardziej praktyczna rzecz to prosty przegląd po zakończeniu prac i przed kolejnym sezonem. Wystarczy kilka minut, żeby wychwycić problem zanim instalacja zacznie pracować pod obciążeniem. Ja patrzę przede wszystkim na płynność ruchu, szczelność i to, czy dostęp do armatury nadal jest wygodny mimo zabudowy.
- Sprawdź, czy zawór przechodzi płynnie przez cały zakres sterowania.
- Oceń, czy po pierwszym rozgrzaniu nie pojawia się wilgoć przy trzpieniu lub połączeniach.
- Upewnij się, że filtr przed zaworem nie jest zapchany osadem po remoncie lub płukaniu instalacji.
- Zweryfikuj, czy siłownik nie dobija do ogranicznika i nie pracuje zbyt często.
- Zostaw dostęp serwisowy, jeśli zawór został ukryty w szafce, zabudowie lub za panelem rewizyjnym.
To właśnie taki prosty przegląd najczęściej decyduje o tym, czy instalacja będzie działała równo i bez niespodzianek, czy zacznie kaprysić w najmniej wygodnym momencie. Dobrze dobrany i poprawnie zamontowany zawór trójdrożny nie wymaga codziennej uwagi, ale raz na jakiś czas warto dać mu kilka minut kontroli, zwłaszcza po remoncie albo przed zimą.
