Kabel YKY to praktyczne rozwiązanie tam, gdzie instalacja ma działać długo, bezpiecznie i bez ciągłego wracania do tematu po pierwszym remoncie. W domu, ogrodzie i przy zabudowie gospodarczej liczy się nie tylko sam przekrój żył, ale też to, czy przewód poradzi sobie w ziemi, w kanale technicznym i na zewnątrz budynku. Poniżej rozkładam ten temat na czynniki pierwsze: od budowy kabla, przez dobór do konkretnego zastosowania, po błędy montażowe, które najczęściej kończą się poprawkami.
Najważniejsze rzeczy do zapamiętania przed wyborem kabla YKY
- To kabel do stałych instalacji niskiego napięcia, zwykle 0,6/1 kV, z miedzianymi żyłami, izolacją PVC i zewnętrzną powłoką PVC.
- Sprawdza się wewnątrz, na zewnątrz i w gruncie, ale nie zastępuje kabla odpornego na duże uszkodzenia mechaniczne w każdej sytuacji.
- Dobór przekroju trzeba oprzeć na obciążeniu, długości trasy i spadku napięcia, a nie tylko na „podobnym” rozwiązaniu z innej inwestycji.
- Przy układaniu w ziemi liczą się głębokość wykopu, podsypka, taśma ostrzegawcza i bezpieczne przejścia pod podjazdem lub chodnikiem.
- W miejscach narażonych na kontakt z paliwami albo większe ryzyko uszkodzeń warto rozważyć odmianę specjalną lub kabel opancerzony.
Czym jest kabel YKY i do czego naprawdę służy
YKY to kabel elektroenergetyczny do instalacji stałych, projektowany do pracy w niskim napięciu 0,6/1 kV. W praktyce oznacza to, że nadaje się do zasilania obwodów w domu, garażu, ogrodzie, altanie, przy bramie czy na trasie między budynkami, jeśli przewód ma zostać ułożony na stałe. Ja traktuję go jako kabel „do zniknięcia” - po poprawnym montażu ma po prostu działać i nie przypominać o sobie przez lata.
Najważniejsze jest tu słowo stałe. To nie jest przewód do ruchomych urządzeń ani rozwiązanie, które ma pracować jak przedłużacz. W remontach sprawdza się szczególnie tam, gdzie trzeba poprowadzić zasilanie po tynku, w ziemi albo w kanale, a później zamknąć całą instalację bez utraty bezpieczeństwa. Żeby dobrze go dobrać, trzeba najpierw zrozumieć, z czego dokładnie się składa.

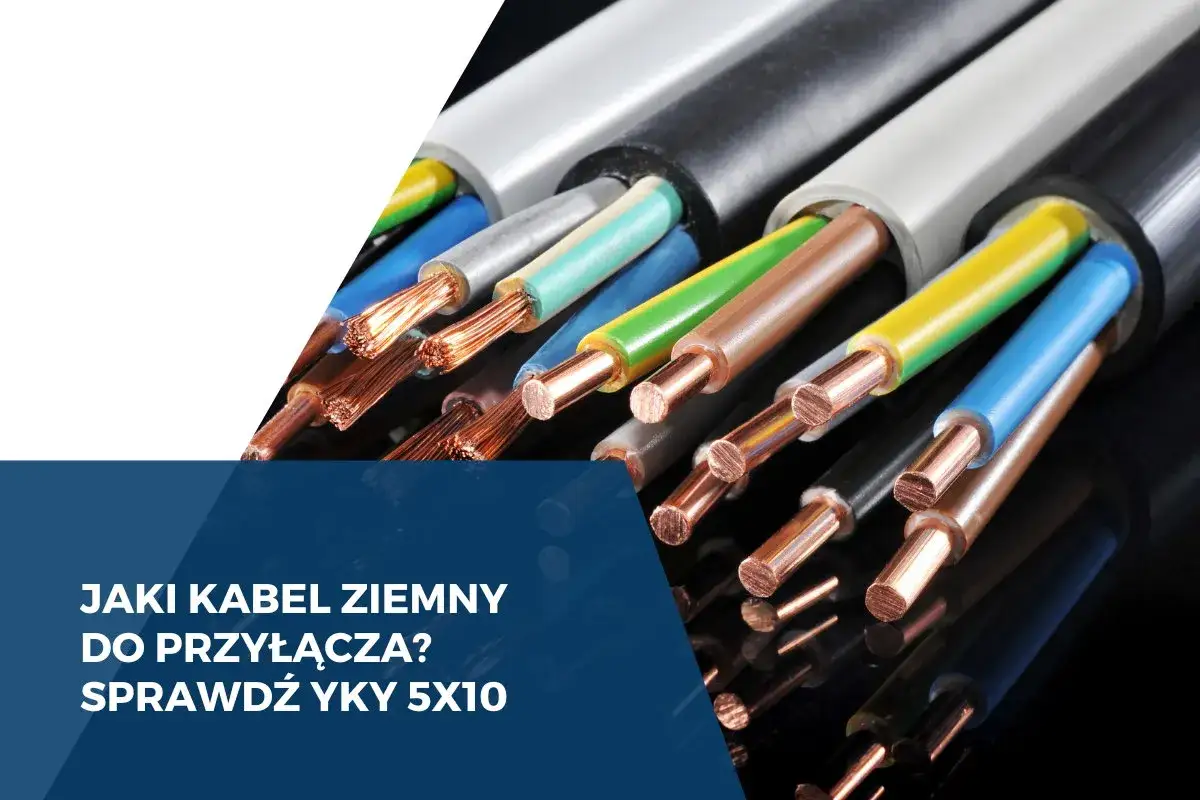

Jak jest zbudowany i co oznaczają oznaczenia
Ten typ kabla opiera się na prostym, ale dobrze przemyślanym układzie: miedziana żyła przewodzi prąd, izolacja z polwinitu oddziela poszczególne żyły, a zewnętrzna powłoka PVC chroni całość przed wilgocią, ścieraniem i typowymi warunkami pracy na budowie lub w gruncie. Technicznie to właśnie ta kombinacja decyduje, że kabel nadaje się do stałego prowadzenia w trudniejszym otoczeniu.
| Element | Co oznacza | Dlaczego to ważne w praktyce |
|---|---|---|
| Żyła miedziana | Przewodnik prądu wykonany z miedzi, zwykle w klasie 1, 2 lub 5 | Daje dobrą przewodność i wygodny montaż, zwłaszcza na krótszych trasach oraz przy częstych zmianach kierunku |
| Izolacja PVC | Warstwa oddzielająca żyły, wykonana z polwinitu | Chroni przed zwarciem między żyłami i poprawia bezpieczeństwo instalacji |
| Powłoka zewnętrzna PVC | Czarna osłona kablowa na zewnątrz | Podnosi odporność na warunki środowiskowe i pozwala stosować kabel wewnątrz, na zewnątrz oraz w ziemi |
| Oznaczenie żo | Zielono-żółta żyła ochronna | Ułatwia prawidłowe podłączenie przewodu ochronnego PE |
| Napięcie 0,6/1 kV | Zakres napięcia znamionowego dla instalacji niskiego napięcia | Wskazuje, że kabel jest przeznaczony do typowych sieci zasilających w budynkach i wokół nich |
| RE, RM, SM | Rodzaje wykonania żyły: jednodrutowa, wielodrutowa okrągła, wielodrutowa sektorowa | Wpływają na sztywność, łatwość układania i dopasowanie do konkretnej trasy |
W kartach katalogowych producentów spotkasz też informacje o temperaturze pracy, odporności na rozprzestrzenianie płomienia i dopuszczeniu do układania w gruncie. To nie są dodatki marketingowe, tylko parametry, które realnie pomagają ocenić, czy dany odcinek nadaje się do konkretnej inwestycji.
Jeśli kabel ma pracować w otoczeniu paliw lub olejów, warto szukać odmiany specjalnej, a nie zakładać, że standardowe PVC wystarczy w każdej sytuacji. Sama budowa kabla to jednak dopiero połowa decyzji, bo równie ważne jest to, gdzie faktycznie ma pracować.
Gdzie YKY sprawdza się najlepiej w budowie i remoncie
Najczęściej widzę go tam, gdzie instalacja ma być trwała, a jednocześnie schowana przed wzrokiem i przypadkowym uszkodzeniem. W budowie domu i podczas remontu to duża zaleta, bo pozwala uporządkować zasilanie bez wracania do tematu po zakończeniu prac wykończeniowych.
| Zastosowanie | Dlaczego pasuje | Na co zwrócić uwagę |
|---|---|---|
| Przyłącze do domu lub budynku gospodarczego | Stałe zasilanie o dobrej odporności na warunki zewnętrzne | Trasa, głębokość i miejsce wejścia do budynku muszą być zaplanowane przed zasypaniem wykopu |
| Oświetlenie ogrodu, tarasu i podjazdu | Można prowadzić go na zewnątrz i w gruncie | Przy przejściach pod nawierzchnią potrzebna jest osłona mechaniczna |
| Garaż, warsztat, pomieszczenie techniczne | Wygodny do stałego prowadzenia zasilania do punktów poboru energii | Przekrój trzeba dobrać do mocy urządzeń, a nie tylko do długości odcinka |
| Bramy, napędy, pompy i automatyka | Stabilne zasilanie elementów pracujących cyklicznie | Trzeba uwzględnić rozruch urządzeń i ewentualne dodatkowe obwody sterujące |
| Remont starej instalacji | Dobry wybór przy wymianie linii, które mają zostać ukryte i zamknięte na lata | Nie warto zostawiać „starego” odcinka tylko dlatego, że wizualnie jeszcze wygląda dobrze |
Nie wybieram go jednak bezrefleksyjnie do każdego miejsca. Jeśli projekt ma podwyższone wymagania pożarowe albo odcinek ma pracować w warunkach bardzo dużego narażenia mechanicznego, samo PVC może nie być najlepszym rozwiązaniem. Wtedy lepiej od razu przejść do bardziej dopasowanego wariantu.
Kiedy już wiesz, gdzie kabel ma iść, trzeba dopasować przekrój i wersję do obciążenia, długości trasy oraz sposobu montażu.
Jak dobrać przekrój i wariant, żeby kabel nie był ani za słaby, ani przewymiarowany
Ja zawsze zaczynam od pytania, czy trasa jest krótka i mocno obciążona, czy raczej długa i budżetowa. To od razu ustawia wybór między miedzią a aluminium oraz pokazuje, czy kabel ma pracować bardziej w roli zasilania głównego, czy tylko jednego z obwodów pomocniczych.
| Kryterium | YKY | YAKY | Co to oznacza w praktyce |
|---|---|---|---|
| Materiał żyły | Miedź | Aluminium | Miedź zwykle lepiej sprawdza się tam, gdzie ważna jest przewodność i wygoda montażu |
| Przekrój dla tego samego obciążenia | Często mniejszy | Często większy | Aluminium wymaga większego przekroju, ale bywa tańsze na dłuższych trasach |
| Sztywność | Najczęściej bardziej przyjazny przy krótszych odcinkach | Bywa sztywniejszy | Ma znaczenie przy prowadzeniu w ciasnych kanałach i przy wielu załamaniach trasy |
| Koszt | Zwykle wyższy | Zwykle niższy | Różnica w cenie robi się wyraźna przy większych przekrojach i długich odcinkach |
| Zastosowanie | Dom, ogród, krótsze zasilania i trasy z dużą liczbą połączeń | Dłuższe linie zasilające i inwestycje, gdzie liczy się ekonomika materiału | Wybór zależy od projektu, a nie od samej przyzwyczajenia ekipy |
Przy doborze przekroju patrzę na cztery rzeczy: długość trasy, moc odbiorników, sposób ułożenia i dopuszczalny spadek napięcia. W prostych obwodach zewnętrznych spotyka się często 3x1,5 lub 3x2,5 mm², natomiast zasilanie budynku albo większego obiektu bywa prowadzone od 5x10 mm², 5x16 mm² albo więcej, ale zawsze po obliczeniach, a nie „na oko”.
Jeśli masz w planie pompę ciepła, ładowarkę do auta, warsztat albo rozbudowę oświetlenia, warto zostawić rezerwę. Dziś kabel może obsługiwać jeden obwód, a za dwa lata okazać się, że cały remont trzeba otwierać od nowa, bo zabrakło zapasu. Dobry dobór ma sens tylko wtedy, gdy kabel zostanie też poprawnie ułożony.
Jak układać kabel w ziemi, żeby nie poprawiać wykopu po miesiącu
Przy kablach do 1 kV w praktyce najczęściej przyjmuje się głębokość około 70 cm, a w miejscach specjalnych 50 cm, jeśli zastosujesz dodatkową ochronę mechaniczną. Ja nie schodziłbym niżej bez wyraźnego powodu, bo później każde kopanie w ogrodzie, podjazd albo prace ziemne stają się zwykłym ryzykiem dla instalacji.
- Wykop przygotuj na odpowiednią głębokość. Dla typowych odcinków zasilających 1 kV bezpiecznym punktem odniesienia jest około 70 cm.
- Ułóż podsypkę z czystego piasku. Na dnie wykopu daj około 10 cm piasku, a po ułożeniu kabla przykryj go kolejną warstwą.
- Nie naciągaj kabla. Przewód ma leżeć swobodnie, bez naprężeń i bez ostrych załamań.
- Przestrzegaj promienia gięcia. Producent zwykle podaje wartości rzędu 12 x D dla kabli wielożyłowych i 15 x D dla jednożyłowych, gdzie D oznacza średnicę zewnętrzną kabla.
- Dodaj taśmę ostrzegawczą. Najczęściej układa się ją około 25-35 cm nad kablem, zwykle w kolorze niebieskim dla linii do 1 kV.
- Zabezpiecz przejścia pod nawierzchnią. Pod podjazdem, chodnikiem albo inną strefą obciążoną warto zastosować rurę osłonową lub inne zabezpieczenie mechaniczne.
- Zrób dokumentację trasy. Zdjęcia przed zasypaniem i prosty szkic oszczędzają później bardzo dużo czasu.
W praktyce zwracam też uwagę na temperaturę montażu. Producenci dopuszczają układanie zwykle od -5°C, więc w mroźny dzień nie ma sensu szarpać kabla w twardym gruncie ani liczyć, że „jakoś się ułoży”. Jeśli trzeba wykonać łączenie w gruncie, powinno ono trafić do właściwej mufy, a nie zostać schowane pod ziemią jako prowizorka.
Kiedy te zasady są zignorowane, kabel może działać przez chwilę poprawnie, ale koszt późniejszej naprawy zwykle jest dużo wyższy niż koszt zrobienia wszystkiego od razu porządnie. A to prowadzi do błędów, które widzę najczęściej.
Najczęstsze błędy, które później kosztują najwięcej
Największy problem nie polega na tym, że kabel jest zły. Zwykle psuje go zły dobór, zły montaż albo próba oszczędzenia kilku złotych na etapie, na którym nie warto oszczędzać.
- Zastąpienie kabla ziemnego przewodem wewnętrznym. YDY albo podobne przewody do instalacji wewnętrznych nie są tym samym co kabel przeznaczony do gruntu.
- Za mały przekrój. Efekt to nagrzewanie żył, większe spadki napięcia i problemy przy rozruchu urządzeń.
- Brak osłony pod podjazdem lub chodnikiem. To właśnie tam najłatwiej o uszkodzenie mechaniczne.
- Zbyt mały promień gięcia. Kabel może wyglądać dobrze z zewnątrz, ale jego żyły i izolacja dostają po czasie.
- Łączenie w gruncie bez właściwej mufy. Później każda wilgoć i każdy ruch gruntu robią swoje.
- Ignorowanie warunków środowiskowych. Przy paliwach, olejach albo większym ryzyku uszkodzeń mechanicznych standardowy wariant nie zawsze wystarczy.
Ja szczególnie mocno podkreślam jeden punkt: kabel zewnętrzny nie zawsze oznacza kabel ziemny. To detal, który brzmi banalnie, ale w praktyce najczęściej prowadzi do błędnych zakupów. Zanim więc kupisz konkretny odcinek, sprawdzam jeszcze kilka technicznych detali.
Co jeszcze sprawdzam przed zakupem kabla do domu, ogrodu albo garażu
Przed zakupem nie patrzę wyłącznie na symbol. Szukam potwierdzenia, że konkretny odcinek pasuje do miejsca montażu, długości trasy i planowanego obciążenia. W ofertach producentów i dystrybutorów znajdziesz zwykle dane o napięciu znamionowym, temperaturze pracy, reakcji na ogień i dopuszczeniu do układania w gruncie.
- Napięcie znamionowe - powinno odpowiadać instalacji, zwykle 0,6/1 kV.
- Liczbę żył - 3, 4 lub 5, zależnie od zasilania i potrzeby przewodu ochronnego.
- Przekrój - dobrany do mocy, długości trasy i spadku napięcia.
- Warunki pracy - temperatura otoczenia, miejsce układania i ewentualna ekspozycja na słońce lub wilgoć.
- Wymagania dodatkowe - olejoodporność, większa odporność mechaniczna albo szczególne wymagania pożarowe.
- Dokumentację producenta - kartę katalogową i deklarację właściwości użytkowych, jeśli instalacja tego wymaga.
Tak właśnie patrzę na YKY w remoncie i przy budowie domu: to nie jest efektowny element wykończenia, ale jeden z tych wyborów, które najbardziej wpływają na spokój po zakończeniu prac. Jeśli kabel zostanie dobrze dobrany i poprawnie ułożony, ogród, podjazd, garaż czy pomieszczenie techniczne po prostu działają, a cały temat znika z codziennej uwagi.
