Dźwigar w domu - jak dobrać i bezpiecznie zamontować?

Przy remoncie domu największe problemy zaczynają się wtedy, gdy trzeba usunąć ścianę, powiększyć otwór albo oprzeć nowy strop. Dźwigar przejmuje wtedy obciążenia i przekazuje je na ściany, słupy lub fundamenty, dlatego jego dobór nie może opierać się wyłącznie na długości czy wyglądzie. Wyjaśniam, jakie są rodzaje tych elementów, gdzie się je stosuje, jak wygląda bezpieczny montaż i których błędów unikać.

Jak działa dźwigar i czym różni się od zwykłej belki

Dźwigar to poziomy albo pochyły element, który zbiera obciążenia z większej powierzchni i przekazuje je na podpory. Obciążeniem może być ciężar stropu, dachu, ścian działowych, pokrycia, śniegu, wyposażenia, a także ludzi korzystających z pomieszczenia. W czasie pracy element jest przede wszystkim zginany, ale może też przenosić ściskanie, rozciąganie i siły poprzeczne.

W praktyce granica między belką, podciągiem i dźwigarem bywa płynna. Podciąg najczęściej podpiera inne belki lub fragment stropu, natomiast określenie dźwigar częściej odnosi się do elementu o większej rozpiętości, nośności albo bardziej złożonej konstrukcji. W hali może być kratownicą, w domu jednorodzinnym masywną belką stalową, a przy betonowaniu tymczasowym profilem drewnianym.

Najważniejszy jest tak zwany schemat statyczny, czyli informacja, gdzie znajdują się podpory i jak obciążenie przechodzi przez konstrukcję. Ta sama belka może pracować bezpiecznie jako element podparty na dwóch końcach, ale nie nadawać się do zastosowania wspornikowego. Dlatego nie traktuję katalogowej nośności jako gotowej odpowiedzi dla konkretnego budynku.

Rodzaje elementów nośnych stosowanych w budownictwie

Materiał wpływa nie tylko na wytrzymałość. Zmienia również masę, sposób montażu, odporność ogniową, podatność na korozję i wygląd wnętrza. Przy remoncie domu szczególnie ważne jest to, czy konstrukcję można wprowadzić przez istniejące drzwi i czy nie przeciąży ona starej ściany.

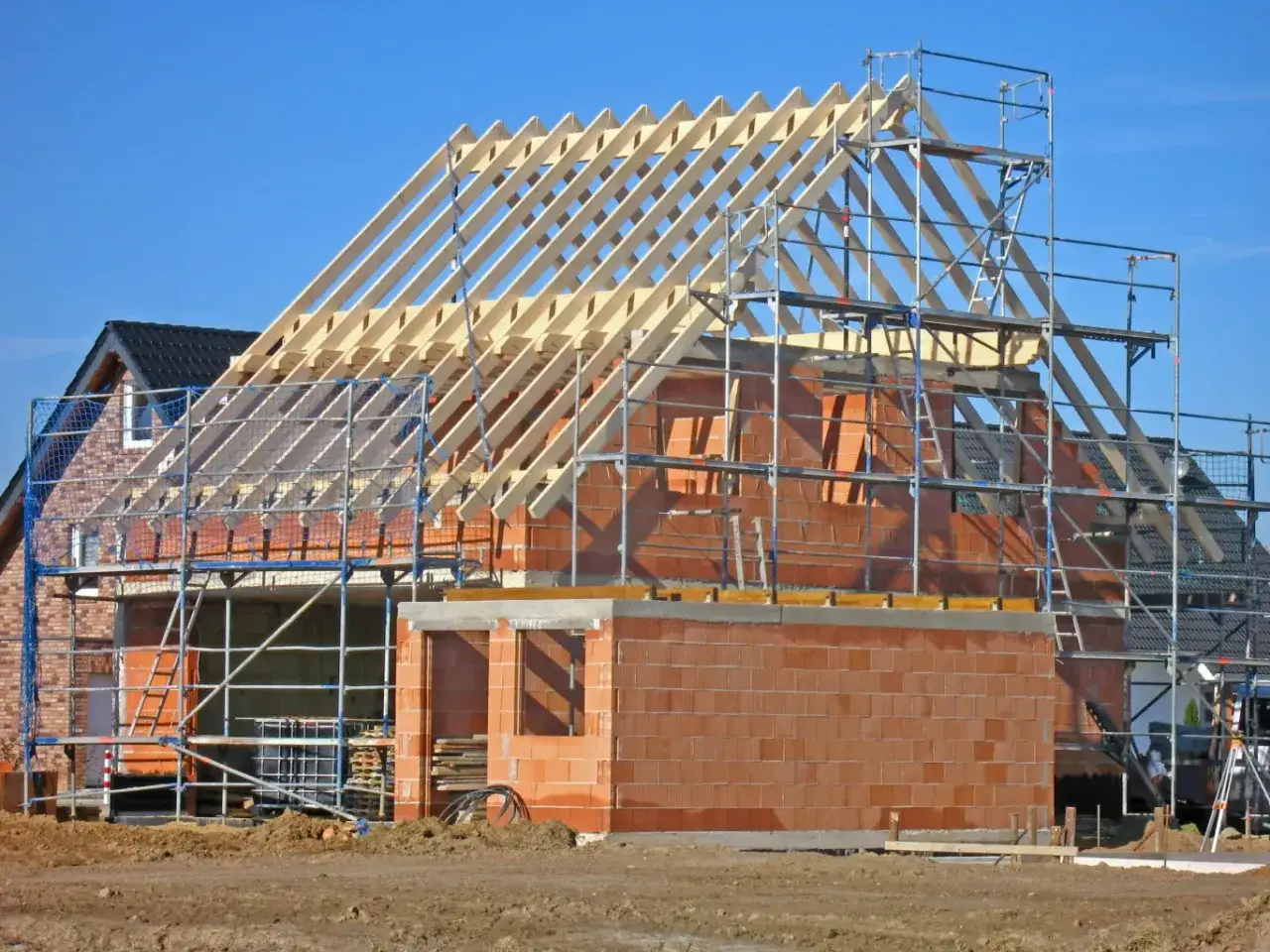

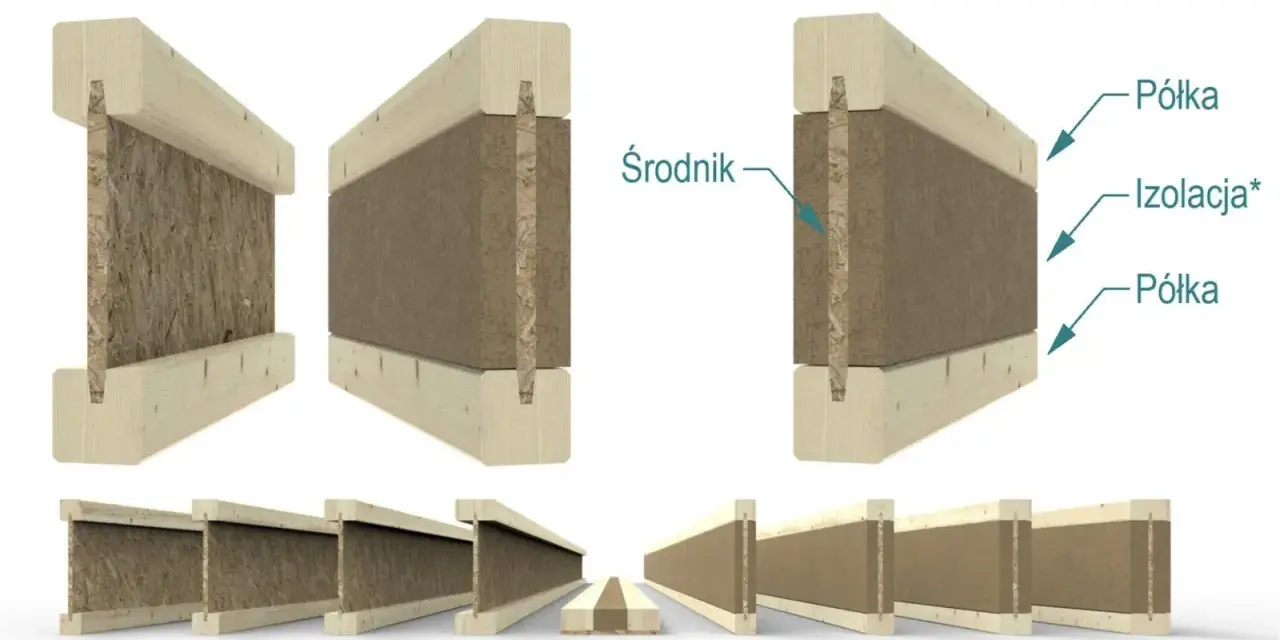

W nowoczesnych domach coraz częściej stosuje się drewno klejone warstwowo, ponieważ pozwala uzyskać długie, stabilne elementy o atrakcyjnej powierzchni. Z kolei stal sprawdza się tam, gdzie liczy się smukły przekrój i możliwość otwarcia przestrzeni. W salonie z wysokim sufitem stalowa belka może zostać pokazana jako detal wnętrza, ale trzeba wcześniej zaplanować jej zabezpieczenie i sposób wykończenia.

Jak dobrać rozwiązanie do budowy lub remontu

Dobór zaczynam od rozpoznania tego, co element ma podpierać. Potrzebne są informacje o rozpiętości, szerokości obciążanego pasa, rodzaju stropu lub dachu, liczbie kondygnacji oraz stanie podpór. Bez tych danych nawet prawidłowy profil może zostać użyty w niewłaściwym miejscu.

1. Określ funkcję. Inaczej projektuje się nadproże nad otworem, inaczej podciąg pod stropem, a jeszcze inaczej konstrukcję dachu hali.
2. Sprawdź obciążenia stałe. Uwzględnia się ciężar własny elementu, stropu, warstw podłogowych, ścianek i pokrycia dachowego.
3. Dodaj obciążenia użytkowe i zmienne. W domu znaczenie mają meble oraz użytkowanie pomieszczeń, a na dachu także śnieg i wiatr.
4. Zweryfikuj podpory. Ściana może wyglądać solidnie, ale nie musi bezpiecznie przyjąć siły skupionej przekazywanej przez końce belki.
5. Sprawdź ugięcie i drgania. Element może nie ulec zniszczeniu, a mimo to nadmiernie się uginać, powodować pękanie tynku albo skrzypienie podłogi.

W obliczeniach konstruktor korzysta między innymi z zasad dotyczących obciążeń oraz norm dla konstrukcji stalowych, drewnianych i żelbetowych. Tabele z internetu mogą służyć tylko do wstępnego rozeznania. Nie zastępują obliczeń, zwłaszcza gdy element ma przejąć obciążenie ze stropu lub ściany murowanej.

Przy wyborze trzeba też uwzględnić wysokość pomieszczenia. Stalowy profil bywa smuklejszy niż belka drewniana, ale może wymagać obudowy przeciwpożarowej. Drewno dobrze pasuje do wnętrz naturalnych, jednak nie powinno być zamykane w wilgotnej przegrodzie bez sprawdzenia wentylacji i ochrony przed zawilgoceniem.

Montaż wymaga dobrego oparcia i kontroli wykonania

Najwięcej błędów powstaje nie przy samym zakupie, lecz przy osadzaniu. Końce elementu muszą mieć odpowiednią długość oparcia, równą powierzchnię podparcia i właściwe rozprowadzenie sił. Nie istnieje jedna uniwersalna długość oparcia, którą można bezpiecznie zastosować w każdym domu, ponieważ zależy ona od obliczeń, rodzaju muru i obciążenia.

Przy powiększaniu otworu w ścianie nośnej najpierw wykonuje się tymczasowe podparcie stropu, a dopiero później usuwa fragment muru. Nowy element powinien zostać ustabilizowany, wypoziomowany i dokładnie wypełniony zaprawą lub materiałem wskazanym w projekcie. Pozostawienie pustej przestrzeni nad profilem może sprawić, że konstrukcja zacznie pracować dopiero po niekontrolowanym osiadaniu muru.

Stal wymaga ochrony przed korozją i wysoką temperaturą. Drewno powinno mieć odpowiednią wilgotność, być zabezpieczone przed owadami i ogniem oraz odizolowane od źródeł zawilgocenia. W przypadku prefabrykatów żelbetowych dochodzi organizacja transportu, podnoszenia i czasowego podparcia.

Z mojego doświadczenia wynika, że estetyka powinna być ustalana dopiero po rozwiązaniu konstrukcji. Obudowanie profilu płytą gipsowo-kartonową, pozostawienie stali na widoku albo wyeksponowanie drewna to decyzje wykończeniowe, które mają sens dopiero wtedy, gdy wiadomo, jak element będzie zabezpieczony i kontrolowany.

Błędy, które mogą osłabić całą konstrukcję

• Dobór wyłącznie po długości. Dwa elementy o tej samej długości mogą mieć zupełnie inną nośność z powodu przekroju, materiału i sposobu podparcia.
• Oparcie na słabym fragmencie muru. Siła skupiona może zgnieść cegły, pustaki albo zaprawę, nawet gdy sama belka ma wystarczającą wytrzymałość.
• Samowolne wiercenie i cięcie. Otwory, nacięcia i spawanie zmieniają pracę profilu i powinny być przewidziane przez projektanta.
• Brak zabezpieczenia przed wyboczeniem lub skręcaniem. Dotyczy to szczególnie smukłych elementów stalowych i drewnianych.
• Pomylenie rozwiązania tymczasowego ze stałym. Podpora szalunkowa może utrzymać świeży beton przez określony czas, ale nie jest automatycznie częścią stropu.
• Zabudowanie konstrukcji bez odbioru. Po zamknięciu elementu trudniej sprawdzić jego oparcie, połączenia i ewentualne uszkodzenia.

Jeżeli podczas remontu pojawiają się nowe rysy, trzaski, wyraźne ugięcie stropu albo drzwi zaczynają się klinować, prace należy przerwać i wezwać konstruktora. Nie maskuję takich objawów tynkiem, ponieważ mogą wskazywać na zmianę drogi przekazywania obciążeń.

Najbezpieczniejsza decyzja zaczyna się od drogi obciążenia

Dobry element nośny nie jest po prostu „mocną belką”. Musi pasować do rozpiętości, obciążenia, podpór, warunków wilgotnościowych, odporności ogniowej i planowanego wykończenia. W małym remoncie różnica między prawidłowym a przypadkowym rozwiązaniem często nie jest widoczna po zabudowaniu, ale ujawnia się w postaci rys, ugięć i problemów z drzwiami.

Przed zamówieniem materiału przygotowałbym zdjęcia miejsca, szkic z wymiarami, informację o rodzaju stropu oraz dane o planowanej zmianie. Taki komplet pozwala konstruktorowi szybciej ocenić sytuację, a inwestorowi uniknąć kosztownego zakupu elementu, którego nie da się poprawnie oprzeć lub zabezpieczyć.
